تعمیرات وعیب یابی پمپ

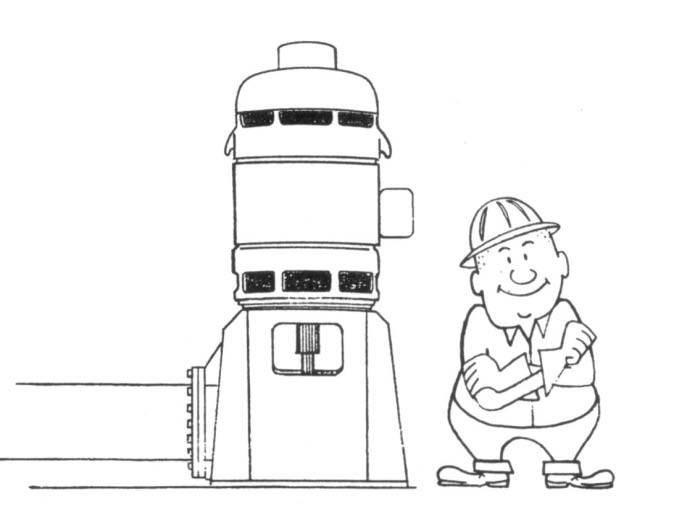

تعمیرات وعیب زدایی از پمپ های توربینی عمودی

کتابچه ای که برای دانلود تقدیم حضورتان میگردد راهنمای اصولی همراه با تشریح اصول کاری پمپ های توربینی عمودی ومبانی نگهداری وتعمیرات وعیب زدایی این نوع پمپ ها میباشد.

دراین کتابچه 38 صفحه ای به زبانی سلیس وشیوا اصول مهندسی نت درمورد پمپ ها تشریح شده است

کتابچه تعمیرات وعیب زدایی پمپ های توربینی عمودی را ازلینک زیر دریافت نمایید:

(زبان : انگلیسی)

دانلود کنید.

درهمین زمینه مطالب مرتبط زیر را مطالعه فرمایید:

پمپ پیستون شعاعی

پمپ پیستون شعاعی

اشنایی با پمپ ها

اشنایی با پمپ ها

همه چیز درباره پمپ وپمپاژ

همه چیز درباره پمپ وپمپاژ

اصول تعمیرونگهداری پمپ ها

اصول تعمیرونگهداری پمپ ها

پمپ های چرخدنده ای داخلی

پمپ های چرخدنده ای داخلی

پمپ سانتریفیوژ

پمپ سانتریفیوژ

دانلود فیلم پمپ

دانلود فیلم پمپ

هیدرودینامیک پمپ

هیدرودینامیک پمپ

پمپ های محوری

پمپ های محوری

دانلود فیلم کاویتاسیون

دانلود فیلم کاویتاسیون

پره‌های هدایت دوحلزونی در ضمن باعث تقویت بیشتر داخل بدنه و کاهش بار تنش اعمال شده بر روی جداره پمپ می‌شود. این سیستم دوحلزونی را می‌توان بدون خطر چندانی از لحاظ تطبیق نادرست، برای انواع بدنة یکپارچه و دوپارچة پمپ‌ها به‌کار گرفت، چرا که روش‌های ریخته‌گری در چند سال اخیر به پیشرفت‌های زیادی نائل شده است. این طرح همچنین در پمپ‌های چندمرحله‌ای به‌منظور ایجاد توازن در ارتفاع رانش سیال و هدایت آن به دهانة مکش مرحلة بعدی به‌کار گرفته می‌شود.
    به‌منظور تقویت بیشتر بدنه پمپ‌ها، بسیاری از پمپ‌های با ارتفاع زیاد با استفاده از دنده یا آج بیرونی ساخته می‌شوند. این دنده‌ها معمولاً عمود بر جهت جریان سیال نصب می‌شوند. بدنة پمپ می‌تواند یکپارچه یا دوپارچه باشد. پمپ‌های یکپارچه معمولاً از نوع مکش انتهایی بوده و همواره دارای پوشش یا صفحة قابل برداشتن می‌باشند. این صفحه امکان دسترسی آسان به پروانه یا محور پمپ را فراهم می‌سازد (گرچه ممکن است صفحة مکش قابل برداشتن باشد، اما پمپ یکپارچه تلقی می‌شود، زیرا بدنة بخش تخلیة پمپ به‌صورت یکپارچه ساخته شده است).
    بدنه دوپارچه دو نوع است: افقی یا محوری و شعاعی. در نوع افقی یا محوری، برش در امتداد خط مرکزی محور بوده و اجازه می‌دهد نیمة بالایی بدنة پمپ کاملاً برداشته شده، و در نتیجه دسترسی به محور پمپ، پروانه و یاتاقان‌های آن امکان‌پذیر شود. اصطلاح افقی ربطی به افقی بودن وضعیت پمپ یا بدنة آن ندارد. اگر پمپ به‌صورت عمودی نیز نصب شده باشد، می‌تواند بدنة دو پارچة افقی داشته باشد- بنابراین اصطلاح مذکور به روش برش بدنه دلالت دارد، و نه به وضعیت پمپ.
    بدنه پمپ همچنین می‌تواند برش شعاعی داشته باشد. البته قبلاً به این طرح برش عمودی می‌گفتند، بدین مفهوم که برش بر خط مرکزی محور عمود بوده است. اما این اصطلاح گمراه‌کننده بوده و اکنون به‌جای آن لفظ شعاعی را به‌کار می‌گیرند.
    اگر بدنه برش شعاعی داشته باشد، می‌تواند شامل چند بخش باشد (به ويژه در مورد پمپ‌های چندمرحله‌ای) که مطابق شکل 2-7 به یکدیگر پیچ و مهره می‌شوند. این طرح باعث کاهش هزینة ساخت و ریخته‌گری پمپ‌های چندمرحله‌ای می‌شود.

شکل 2-7: پمپ چندمرحله‌ای با برش شعاعی



    گاهی برخی از بدنه‌های پمپ‌ها برش افقی خورده، لیکن در یک صفحة مورب قرار می‌گیرند. بدین طریق، تخلیة عمودی سیال از طریق یک لولة پیوسته به‌جای یک لولة ناپیوسته امکان‌پذیر می‌شود.
    بسیاری از پمپ‌های گریز از مرکز با دهانة مکش انتهایی ساخته می‌شوند و یک نقطة تخلیة عمودی یا افقی دارند. از آنجا که پمپ‌های کوچکتر معمولاً با یک پایة نگهدارنده ریخته می‌شوند، جهت جریان از پیش توسط طراحی پمپ تعیین می‌شود. اگر بدنة پمپ مستقل از چارچوب نگهدارندة آن نصب گردد، نقطة تخلیه یا خروجی می‌تواند در وضعیت‌های مختلف قرار گیرد. جهت یا محل نقطة تخلیه در دایره به تعداد مهره‌های نگهدارندة مربوطه بستگی دارد.
    در پمپ‌های با مکش دوگانه، دهانه‌های ورودی و خروجی معمولاً در یک صفحة افقی واحد قرار دارند که زیر خط مرکزی پمپ و در دو طرف مقابل یکدیگر بر روی پمپ واقع شده‌اند. برخی از پمپ‌های با مکش دوگانه مطابق شکل 2-8 هستند که دهانة مکش آنها در پایین و دهانة رانش آنها در پهلوی پمپ قرار دارد. اکثر پمپ‌های با مکش دوگانه دارای بدنه با برش افقی‌اند.

شکل 2-8: پمپ گریز از مرکز با مکش از پایین



    همانگونه که قبلاً گفته شد، مکانیزم آب‌بندی می‌تواند از نوع مکانیکی یا کاسه‌نمد باشد. انتخاب هریک از این دو به ساختمان پمپ و سیال مورد استفاده و ملاحظات سازنده بستگی دارد.
    در پمپ‌هایی که سیالات داغ را جابه‌جا می‌کنند، کاسه‌نمد معمولاً با نوعی خنک‌کننده پیش‌بینی می‌شود، که این خنک‌کننده می‌تواند آب سرد، گاز و یا برحسب سیال مورد استفاده، هر مایع دیگری باشد. در برخی از کاربردها، ممکن است لازم باشد بدنة پمپ و هرگونه یاتاقان نگهدارندة محور پمپ نیز خنک شود.

پروانه پمپ
    پروانة پمپ مهمترین بخش پمپ می‌باشد، چراکه اندازه، شکل و سرعت آن ظرفیت پمپ را در تمام شرایط تعیین می‌نماید. شکل 2-9 انواع مختلف پروانه را نشان می‌دهد. نوع پروانه با تیغة سادة کونیک و با روپوش منفرد معمولاً در صنایع کوچک به‌کار می‌رود. پروانه با تیغة ساده همچنین می‌تواند دارای دو روپوش باشد. نوع دیگر این پروانه دارای تیغة خمیده یا شعاعی است. این پروانه غالباً برای انتقال مواد شامل توده‌های جامد یا ذرات درشت معلق به‌کار می‌رود و سرعت بیشتری به مادة پمپ‌شونده می‌بخشد.

شکل 2-9: انواع مختلف پروانه



    پروانه با تیغه شعاعی در دو طرح باز و بسته عرضه می‌شود. طرح باز آن مطابق شکل  2-10 دارای روپوش جزئی بوده که در مقایسه با پروانه‌های دیگر کوچکتر می‌باشد. روپوش این پروانه‌های نوع باز فقط قسمت پشت پروانه را می‌پوشاند. ارتفاع تیغه پروانه بسته به طرح و کاربرد موردنظر می‌تواند از نیم تا دو اینچ تغییر کند. قطر پروانه همراه با ظرفیت پمپ، ارتفاع پروانه لازم را تعیین می‌کند.

شکل 2-10: پروانه‌های باز

ادامه دارد...

--------------------------------------

برای مطالعه کلیه مطالب مرتبط با پمپ وپمپاژ (کتاب - جزوه - مقاله - پروژه و فیلم) تا تاریخ 22 اذر 91 به صورت فهرست بندی شده در وبلاگ به لینک زیر مراجعه فرمایید:

پمپ

پمپ جابجايی مثبت (Positive displacement pump)

پمپهای گریز از مرکز در واقع پمپهای جابجایی منفی هستند. در واقع این پمپها سرعت سیال را به طور زیادی بالا می برند در حالیکه پمپهای جابجایی مثبت به طور ثابت و یکنواخت سیال را از داخل محفظه خود به بیرون می رانند. پمپهای جابجایی مثبت برای هد بالاتر و ظرفیت های پایین تر بکار می روند. اصول کار به این صورت است که مقداری از سیال درون محفظه ای که مرتباً پر از سیال می شود گیر می کند و سپس در فشار بالاتری، از قسمت خروجی پمپ خارج می شود.

ادامه نوشته

پمپ سانتریفیوژ

پمپ های سانتریفیوژ Centrifugal pump یا پمپ های گریز ازمرکز پرکاربردترین نوع پمپ ها درصنایع مختلف میباشند

فایلی که تقدیم حضورتان میشود به بررسی جزئیات این نوع پمپ پرداخته وراهنمای بسیار مناسبی برای بهره برداری نگهداری وتعمیرات پمپ های سانتریفیوژ میباشد

امیداست که برای دوستان علاقه مند مفید باشد

فهرستی ازمطالب ارائه شده درکتابچه اموزشی پمپهای سانتریفیوژ

مقدمه
اشنایی
شرح پمپ های گریز ازمرکز
بدنه
پروانه پمپ
محور یا شافت
یاتاقان
محفظه اب بندی
پکینگ ونشت بندی
پکینگ
نشت بند مکانیکی
الف: قسمت دورانی متحرک
ب: قسمت ساکن
کوپلینگ
انواع پمپ های گریزازمرکز
ارتفاع ورودی درپمپ
مایع جابجا شده
منحنی های عملکرد
قدرت محرک
NPSH
عملکرد وعیب یابی پمپ های گریز ازمرکز
فاکتورهای لازم برای انتخاب پمپ
تنظیم ظرفیت
تراست شعاعی
روش های حذف تراست محوری
تراست محوری درپمپ های چندمرحله ای
منحنی های سیستم وپمپ
توان پمپ
قوانین تشابه
انتخاب پمپ
پمپ ذخیره
پمپ های دوسرعته
مزایای پمپ های سانتریفیوژ
معایب پمپ های سانتریفیوژ

فایل اموزشی پمپ های سانتریفیوژ را ازلینک زیر دریافت نمایید

پمپ هاي گريز از مركز

پره‌های هدایت دوحلزونی در ضمن باعث تقویت بیشتر داخل بدنه و کاهش بار تنش اعمال شده بر روی جداره پمپ می‌شود. این سیستم دوحلزونی را می‌توان بدون خطر چندانی از لحاظ تطبیق نادرست، برای انواع بدنة یکپارچه و دوپارچة پمپ‌ها به‌کار گرفت، چرا که روش‌های ریخته‌گری در چند سال اخیر به پیشرفت‌های زیادی نائل شده است. این طرح همچنین در پمپ‌های چندمرحله‌ای به‌منظور ایجاد توازن در ارتفاع رانش سیال و هدایت آن به دهانة مکش مرحلة بعدی به‌کار گرفته می‌شود.
    به‌منظور تقویت بیشتر بدنه پمپ‌ها، بسیاری از پمپ‌های با ارتفاع زیاد با استفاده از دنده یا آج بیرونی ساخته می‌شوند. این دنده‌ها معمولاً عمود بر جهت جریان سیال نصب می‌شوند. بدنة پمپ می‌تواند یکپارچه یا دوپارچه باشد. پمپ‌های یکپارچه معمولاً از نوع مکش انتهایی بوده و همواره دارای پوشش یا صفحة قابل برداشتن می‌باشند. این صفحه امکان دسترسی آسان به پروانه یا محور پمپ را فراهم می‌سازد (گرچه ممکن است صفحة مکش قابل برداشتن باشد، اما پمپ یکپارچه تلقی می‌شود، زیرا بدنة بخش تخلیة پمپ به‌صورت یکپارچه ساخته شده است).
    بدنه دوپارچه دو نوع است: افقی یا محوری و شعاعی. در نوع افقی یا محوری، برش در امتداد خط مرکزی محور بوده و اجازه می‌دهد نیمة بالایی بدنة پمپ کاملاً برداشته شده، و در نتیجه دسترسی به محور پمپ، پروانه و یاتاقان‌های آن امکان‌پذیر شود. اصطلاح افقی ربطی به افقی بودن وضعیت پمپ یا بدنة آن ندارد. اگر پمپ به‌صورت عمودی نیز نصب شده باشد، می‌تواند بدنة دو پارچة افقی داشته باشد- بنابراین اصطلاح مذکور به روش برش بدنه دلالت دارد، و نه به وضعیت پمپ.
    بدنه پمپ همچنین می‌تواند برش شعاعی داشته باشد. البته قبلاً به این طرح برش عمودی می‌گفتند، بدین مفهوم که برش بر خط مرکزی محور عمود بوده است. اما این اصطلاح گمراه‌کننده بوده و اکنون به‌جای آن لفظ شعاعی را به‌کار می‌گیرند.
    اگر بدنه برش شعاعی داشته باشد، می‌تواند شامل چند بخش باشد (به ويژه در مورد پمپ‌های چندمرحله‌ای) که مطابق شکل 2-7 به یکدیگر پیچ و مهره می‌شوند. این طرح باعث کاهش هزینة ساخت و ریخته‌گری پمپ‌های چندمرحله‌ای می‌شود.

شکل 2-7: پمپ چندمرحله‌ای با برش شعاعی



    گاهی برخی از بدنه‌های پمپ‌ها برش افقی خورده، لیکن در یک صفحة مورب قرار می‌گیرند. بدین طریق، تخلیة عمودی سیال از طریق یک لولة پیوسته به‌جای یک لولة ناپیوسته امکان‌پذیر می‌شود.
    بسیاری از پمپ‌های گریز از مرکز با دهانة مکش انتهایی ساخته می‌شوند و یک نقطة تخلیة عمودی یا افقی دارند. از آنجا که پمپ‌های کوچکتر معمولاً با یک پایة نگهدارنده ریخته می‌شوند، جهت جریان از پیش توسط طراحی پمپ تعیین می‌شود. اگر بدنة پمپ مستقل از چارچوب نگهدارندة آن نصب گردد، نقطة تخلیه یا خروجی می‌تواند در وضعیت‌های مختلف قرار گیرد. جهت یا محل نقطة تخلیه در دایره به تعداد مهره‌های نگهدارندة مربوطه بستگی دارد.
    در پمپ‌های با مکش دوگانه، دهانه‌های ورودی و خروجی معمولاً در یک صفحة افقی واحد قرار دارند که زیر خط مرکزی پمپ و در دو طرف مقابل یکدیگر بر روی پمپ واقع شده‌اند. برخی از پمپ‌های با مکش دوگانه مطابق شکل 2-8 هستند که دهانة مکش آنها در پایین و دهانة رانش آنها در پهلوی پمپ قرار دارد. اکثر پمپ‌های با مکش دوگانه دارای بدنه با برش افقی‌اند.

شکل 2-8: پمپ گریز از مرکز با مکش از پایین



    همانگونه که قبلاً گفته شد، مکانیزم آب‌بندی می‌تواند از نوع مکانیکی یا کاسه‌نمد باشد. انتخاب هریک از این دو به ساختمان پمپ و سیال مورد استفاده و ملاحظات سازنده بستگی دارد.
    در پمپ‌هایی که سیالات داغ را جابه‌جا می‌کنند، کاسه‌نمد معمولاً با نوعی خنک‌کننده پیش‌بینی می‌شود، که این خنک‌کننده می‌تواند آب سرد، گاز و یا برحسب سیال مورد استفاده، هر مایع دیگری باشد. در برخی از کاربردها، ممکن است لازم باشد بدنة پمپ و هرگونه یاتاقان نگهدارندة محور پمپ نیز خنک شود.

پروانه پمپ
    پروانة پمپ مهمترین بخش پمپ می‌باشد، چراکه اندازه، شکل و سرعت آن ظرفیت پمپ را در تمام شرایط تعیین می‌نماید. شکل 2-9 انواع مختلف پروانه را نشان می‌دهد. نوع پروانه با تیغة سادة کونیک و با روپوش منفرد معمولاً در صنایع کوچک به‌کار می‌رود. پروانه با تیغة ساده همچنین می‌تواند دارای دو روپوش باشد. نوع دیگر این پروانه دارای تیغة خمیده یا شعاعی است. این پروانه غالباً برای انتقال مواد شامل توده‌های جامد یا ذرات درشت معلق به‌کار می‌رود و سرعت بیشتری به مادة پمپ‌شونده می‌بخشد.

شکل 2-9: انواع مختلف پروانه



    پروانه با تیغه شعاعی در دو طرح باز و بسته عرضه می‌شود. طرح باز آن مطابق شکل  2-10 دارای روپوش جزئی بوده که در مقایسه با پروانه‌های دیگر کوچکتر می‌باشد. روپوش این پروانه‌های نوع باز فقط قسمت پشت پروانه را می‌پوشاند. ارتفاع تیغه پروانه بسته به طرح و کاربرد موردنظر می‌تواند از نیم تا دو اینچ تغییر کند. قطر پروانه همراه با ظرفیت پمپ، ارتفاع پروانه لازم را تعیین می‌کند.

شکل 2-10: پروانه‌های باز

ادامه دارد...

--------------------------------------

برای مطالعه کلیه مطالب مرتبط با پمپ وپمپاژ (کتاب - جزوه - مقاله - پروژه و فیلم) تا تاریخ 22 اذر 91 به صورت فهرست بندی شده در وبلاگ به لینک زیر مراجعه فرمایید:

پمپ

اصول تعمیرونگهداری پمپ ها

 تعریف واژه‌ها:
بدنه پمپ: محفظه‌ای است که پره‌های پمپ، محور و سیستم آب‌بندی آن را در برمی‌گیرد و مایع از میان آن جریان می‌یابد. معمولاً بدنة پمپ‌ها از نوع حلزونی یا از نوع قطر افزاینده است.
    محور پمپ: بسته به نوع موتور مورد استفاده، محور پمپ می‌تواند بخشی از روتور موتور بوده و یا مستقل و به محور موتور جفت شده باشد. محور می‌تواند دارای یاتاقان مستقل بوده، یا توسط یاتاقان‌های موتور نگهداشته شود. روش مورد استفاده به طراحی پمپ بستگی خواهد داشت.
    پروانه پمپ: قسمتی از پمپ است که نیروی زیادی به سیال وارد کرده تا سرعت و مقدار حرکت آن را افزایش دهد. منفذ مرکز پروانه را چشم پروانه می‌گویند که تا حدودی تعیین‌کنندة ظرفیت پمپ است.
    پره‌های پمپ: قسمت‌هایی از پروانه‌اند که سیال را در داخل پمپ هدایت می‌کنند.
    روپوش پروانه (Shroud): پره‌های پمپ را پوشانده و جریان سیال را در ناحیة پروانه محدود می‌نماید.
    نقطة مکش: محل ورود سیال به پمپ است که معمولاً در نزدیکی مرکز بدنه آن قرار دارد. قطر برای عبور در این نقطه تا حدودی میزان آبدهی پمپ را تعیین می‌کند.
    حلقه‌های سایش: در تمامی پمپ‌ها در نظر گرفته نمی‌شوند. اما اگر در نظر گرفته شوند معمولاً قابل تعویض خواهند بود. وظیفة اصلی آنها این است که اجازه می‌دهند مقداری سیال بین پروانه و بدنه جریان یابد. بدین طریق، یک آب‌بندی هیدرولیک ایجاد می‌شود که کارایی پمپ را افزایش می‌دهد. علاوه بر این، مقدار اندکی سیال از طرف رانش به طرف مکش پمپ بازگردانده می‌شود.
    کاسه‌نمد: موجب آب‌بندی جریان سیال در داخل پمپ می‌شود. کاسه‌نمد می‌تواند شامل یک واحد آب‌بندی از نوع بافته شدة قابل تعویض و قابل تنظیم یا از نوع مکانیکی باشد.
    شیپوره (Diffuser): معمولاً در پمپ‌های گریز از مرکز استفاده نمی‌شود. لیکن ممکن است گاهی به‌منظور جهت دادن به جریان آب به‌کار گرفته شود. با استفاده از بدنه حلزونی از شیپوره کمتر استفاده می‌شود.
    نقطه رانش یا تخلیه: نقطه‌ای است که پمپ سیال را به سیستم لوله‌کشی می‌راند.
    یاتاقان‌: برای نگهداری محور پمپ‌ها استفاده می‌شود و همچنین همزمان کاهش اصطکاک بین محور و قاب پمپ از یاتاقان و نوعی روانکاری استفاده می‌شود.

ادامه دارد...

پره‌های هدایت دوحلزونی در ضمن باعث تقویت بیشتر داخل بدنه و کاهش بار تنش اعمال شده بر روی جداره پمپ می‌شود. این سیستم دوحلزونی را می‌توان بدون خطر چندانی از لحاظ تطبیق نادرست، برای انواع بدنة یکپارچه و دوپارچة پمپ‌ها به‌کار گرفت، چرا که روش‌های ریخته‌گری در چند سال اخیر به پیشرفت‌های زیادی نائل شده است. این طرح همچنین در پمپ‌های چندمرحله‌ای به‌منظور ایجاد توازن در ارتفاع رانش سیال و هدایت آن به دهانة مکش مرحلة بعدی به‌کار گرفته می‌شود.
    به‌منظور تقویت بیشتر بدنه پمپ‌ها، بسیاری از پمپ‌های با ارتفاع زیاد با استفاده از دنده یا آج بیرونی ساخته می‌شوند. این دنده‌ها معمولاً عمود بر جهت جریان سیال نصب می‌شوند. بدنة پمپ می‌تواند یکپارچه یا دوپارچه باشد. پمپ‌های یکپارچه معمولاً از نوع مکش انتهایی بوده و همواره دارای پوشش یا صفحة قابل برداشتن می‌باشند. این صفحه امکان دسترسی آسان به پروانه یا محور پمپ را فراهم می‌سازد (گرچه ممکن است صفحة مکش قابل برداشتن باشد، اما پمپ یکپارچه تلقی می‌شود، زیرا بدنة بخش تخلیة پمپ به‌صورت یکپارچه ساخته شده است).
    بدنه دوپارچه دو نوع است: افقی یا محوری و شعاعی. در نوع افقی یا محوری، برش در امتداد خط مرکزی محور بوده و اجازه می‌دهد نیمة بالایی بدنة پمپ کاملاً برداشته شده، و در نتیجه دسترسی به محور پمپ، پروانه و یاتاقان‌های آن امکان‌پذیر شود. اصطلاح افقی ربطی به افقی بودن وضعیت پمپ یا بدنة آن ندارد. اگر پمپ به‌صورت عمودی نیز نصب شده باشد، می‌تواند بدنة دو پارچة افقی داشته باشد- بنابراین اصطلاح مذکور به روش برش بدنه دلالت دارد، و نه به وضعیت پمپ.
    بدنه پمپ همچنین می‌تواند برش شعاعی داشته باشد. البته قبلاً به این طرح برش عمودی می‌گفتند، بدین مفهوم که برش بر خط مرکزی محور عمود بوده است. اما این اصطلاح گمراه‌کننده بوده و اکنون به‌جای آن لفظ شعاعی را به‌کار می‌گیرند.
    اگر بدنه برش شعاعی داشته باشد، می‌تواند شامل چند بخش باشد (به ويژه در مورد پمپ‌های چندمرحله‌ای) که مطابق شکل 2-7 به یکدیگر پیچ و مهره می‌شوند. این طرح باعث کاهش هزینة ساخت و ریخته‌گری پمپ‌های چندمرحله‌ای می‌شود.

شکل 2-7: پمپ چندمرحله‌ای با برش شعاعی



    گاهی برخی از بدنه‌های پمپ‌ها برش افقی خورده، لیکن در یک صفحة مورب قرار می‌گیرند. بدین طریق، تخلیة عمودی سیال از طریق یک لولة پیوسته به‌جای یک لولة ناپیوسته امکان‌پذیر می‌شود.
    بسیاری از پمپ‌های گریز از مرکز با دهانة مکش انتهایی ساخته می‌شوند و یک نقطة تخلیة عمودی یا افقی دارند. از آنجا که پمپ‌های کوچکتر معمولاً با یک پایة نگهدارنده ریخته می‌شوند، جهت جریان از پیش توسط طراحی پمپ تعیین می‌شود. اگر بدنة پمپ مستقل از چارچوب نگهدارندة آن نصب گردد، نقطة تخلیه یا خروجی می‌تواند در وضعیت‌های مختلف قرار گیرد. جهت یا محل نقطة تخلیه در دایره به تعداد مهره‌های نگهدارندة مربوطه بستگی دارد.
    در پمپ‌های با مکش دوگانه، دهانه‌های ورودی و خروجی معمولاً در یک صفحة افقی واحد قرار دارند که زیر خط مرکزی پمپ و در دو طرف مقابل یکدیگر بر روی پمپ واقع شده‌اند. برخی از پمپ‌های با مکش دوگانه مطابق شکل 2-8 هستند که دهانة مکش آنها در پایین و دهانة رانش آنها در پهلوی پمپ قرار دارد. اکثر پمپ‌های با مکش دوگانه دارای بدنه با برش افقی‌اند.

شکل 2-8: پمپ گریز از مرکز با مکش از پایین



    همانگونه که قبلاً گفته شد، مکانیزم آب‌بندی می‌تواند از نوع مکانیکی یا کاسه‌نمد باشد. انتخاب هریک از این دو به ساختمان پمپ و سیال مورد استفاده و ملاحظات سازنده بستگی دارد.
    در پمپ‌هایی که سیالات داغ را جابه‌جا می‌کنند، کاسه‌نمد معمولاً با نوعی خنک‌کننده پیش‌بینی می‌شود، که این خنک‌کننده می‌تواند آب سرد، گاز و یا برحسب سیال مورد استفاده، هر مایع دیگری باشد. در برخی از کاربردها، ممکن است لازم باشد بدنة پمپ و هرگونه یاتاقان نگهدارندة محور پمپ نیز خنک شود.

پروانه پمپ
    پروانة پمپ مهمترین بخش پمپ می‌باشد، چراکه اندازه، شکل و سرعت آن ظرفیت پمپ را در تمام شرایط تعیین می‌نماید. شکل 2-9 انواع مختلف پروانه را نشان می‌دهد. نوع پروانه با تیغة سادة کونیک و با روپوش منفرد معمولاً در صنایع کوچک به‌کار می‌رود. پروانه با تیغة ساده همچنین می‌تواند دارای دو روپوش باشد. نوع دیگر این پروانه دارای تیغة خمیده یا شعاعی است. این پروانه غالباً برای انتقال مواد شامل توده‌های جامد یا ذرات درشت معلق به‌کار می‌رود و سرعت بیشتری به مادة پمپ‌شونده می‌بخشد.

شکل 2-9: انواع مختلف پروانه



    پروانه با تیغه شعاعی در دو طرح باز و بسته عرضه می‌شود. طرح باز آن مطابق شکل  2-10 دارای روپوش جزئی بوده که در مقایسه با پروانه‌های دیگر کوچکتر می‌باشد. روپوش این پروانه‌های نوع باز فقط قسمت پشت پروانه را می‌پوشاند. ارتفاع تیغه پروانه بسته به طرح و کاربرد موردنظر می‌تواند از نیم تا دو اینچ تغییر کند. قطر پروانه همراه با ظرفیت پمپ، ارتفاع پروانه لازم را تعیین می‌کند.

شکل 2-10: پروانه‌های باز

ادامه دارد...

--------------------------------------

برای مطالعه کلیه مطالب مرتبط با پمپ وپمپاژ (کتاب - جزوه - مقاله - پروژه و فیلم) تا تاریخ 22 اذر 91 به صورت فهرست بندی شده در وبلاگ به لینک زیر مراجعه فرمایید:

پمپ

اصول انتخاب پمپ

انتخاب پمپهاي نا مناسب و بزرگتر از حد نياز ‘ مي تواند علاوه بر بهاي انرژي ‘ هزينه هاي نگهداري را نيز افزايش دهند . آيا شما تمام اقدامات لازم را در جهت بازدهي كامل تاسيسات خود ‘ انجام مي دهيد ؟

بسياري از پمپها ممكن است به خوبي پاسخگوي نياز سيستم ها و فرآيندهاي تاسيسات باشند ‘ ولي لزوماً بهينه ترين پمپ براي كار مورد نظر نباشند .

فشارهاي مداوم جهت كاهش هزينه هاي نگهداري ‘ گردش كار تاسيسات و زمان توقف دستگاه ها ‘ ايجاب مي كند كه مفيد ترين و مطمئن ترين راه ممكن را انتخاب كنيم . مطالعات اخير نشان داده اند كه سيستم هاي پمپاژ حدوداً 20% از انرژي الكتريكي جهان را مصرف مي كنند . دربرخي تاسيسات ‘ انرژي الكتريكي كه سيستم هاي پمپاژ مصرف مي كنند ‘ حدوداً برابر با 25% تا 50% كل انرژي الكتريسيته مصرفي آن تاسيسات است . انتخاب طرح ها و اندازه هاي متناسب پمپها و نظارت بر سلامت آنها مي تواند ضمانت كار آنها را افزايش داده و با به كارگيري مواد مناسب هزينه هاي انرژي را كاهش دهد .

 اقداماتي نظير انتخاب پمپ مناسب سايز كردن آن به نسبت بار موجود و  نظارت بر سلامت پمپها مي توانند تداوم كار پمپ را تضمين نمـــوده و ميزان مصرف انرژي را در آنهــا كاهش دهند .بهاي چرخه عمـر را چه در نصب اوليه ‘ تعمير  و يــــا جايگزيني بايد مد نظر قرار داد .

بيشتر محاسبات بهاي چرخــــــه عمر نشان مي دهند كه بخش عمده اي از هزينه هاي يك پمپ  در طول عمر كاري آن مربوط به انــرژي مصرفي و نگهداري از آن هستند به طور كلي انرژي و نگهداري تقريباً 75% از هزينه چرخه عمر را تشكيل مي دهند .

براي انتخاب پمپ صحيح شما بايد ويژگي هاي كاركردي  پمپ را با شرايط سيستم تطبيق دهيد فرآيند انتخاب پمپ سه مرحله دارد نخستين گام ‘ بررسي منحني عملكرد پمپهاي حائز پارامترهاي سيستم است در دومين مرحله بايد منحني ضريب مقاومت سيستم را تعيين و رسم نماييد . سومين مرحله عبارت است از بر هم نهي منحني ضريب مقاومت سيستم بر منحني عملكرد پمپهاي مورد نظر . نقطه تلاقي اين منحني ها ‘ نقطه عملكرد سيستم است . پمپ مناسب پمپي است كه بهترين نقطه راندمان ( BEP ) را در نزديكترين حالت به نقطه عملكرد سيستم ‘ دارا باشد با توجه به اين اطلاعات ما بايد قادر باشيم كه مناسبترين پمپ را در هر زمان انتخاب كنيم راندمان (Eff) عبارت است از نسبت توان هيدروليكي به توان ترمزي (BHP) توان هيدروليكي (P0) نيرويي

است كه پمپ به سيال مي دهد و توان ترمزي (BHP)   نيرويي است كه براي به كار انداختن پمپ مورد نياز است . معادله تعيين راندمان پمپ

عبارت است از : Eff = P0/BHP

BEP بالاترين نقطه بازدهي پمپ است سازنده پمپ براي بقه دست آوردن منحني هاي عملكرد پمپ آزمايش هاي استاندارد را انجام مي دهد بنابراين راندمان راندمان توان هيدروليكي و توان ترمزي پمپ را مي توان از سازنده آن نيز گرفت . معمولاً پمپ را براي سرعت معيني طراحي مي كنند به اين ترتيب ارتفاع
و دبي ( آبدهي ) پمپ نيز بر اساس اين سرعت طرح ريزي مي شوند . منحني عملكرد پمپ سرعت ‘ ارتباط بين آبدهي مورد نظر و راندمان پمپ ‘ توان ترمزي مورد نياز ‘ ارتفاع مكش و ارتفاع كلي را كه پمپ تامين مي كند در اختيار مي گذارد .



مراقبت اندازه پمپ باشيد !

هميشه پمپ بزرگتر ‘ بهتر نيست : با اين حال ‘ مشاهدات نشـــان داده است كه در بسياري از سيستمهاي پمپاژ از پمپهاي بزرگتر از حد نياز استفاده مي شود .

بسياري از پمپها به اين دليل بزرگتر از حد نياز هستند كه هر كدام از اشخاص كه هر كدام از اشخاص حاضر در روند تصميم گيري ‘ معيارهاي ايمني خـاص خود را دارند . به عنوان مثال مهندس طراح جريان مورد نياز 100m3/hr          برآورد مي كند ولي 5%( معادل 105m3/hr) ديگر هم براي پوشش خطاهاي احتمالي محاسبات به اين مقدار اضافه مي نمايد .

صاحب تاسيسات 10%  ديگر ( حدود 116m3/hr ) به عنوان ضريب اطمينان اضافه مي كند خريدار ‘ اين مشخصات را براي سازنده پمپ ارسال مي نمايد و سازنده نيز مي خواهد مطمئن باشد كه پمپ پيشنهادي او آبدهي مورد نظر خريدار را تامين مي كند .

فروشنده با توضيح اينكه خريدار با انتخاب يك پمپ اندكي بزرگتر همان هزينه را مي پردازد ‘ يك پمپ با ظرفيت 125m3/hr پيشنهاد مي كند . به اين ترتيب خريدار پمپي 25% بزرگتر از طرح مورد نياز اوليه خواهد داشت به عنوان مثال در ايالات متحده براي پمپي مانند مثال بالا در ارتفاع 50 متر و زمان كاري معادل 6000 ساعت در سال با بهاي ميانگين 06/0 دلار براي هر كيلووات – ساعت ‘ در صورت انتخاب پمپي 25% بزرگتر از حد نياز ‘ هزينه انرژي مصرفي بيش از 2 برابر مي شود : يعني مصرف كننده تقريباً 3400 دلار در سال بيشتر از حالت انتخاب صحيح پمپ هزينه مي كنند .

پره‌های هدایت دوحلزونی در ضمن باعث تقویت بیشتر داخل بدنه و کاهش بار تنش اعمال شده بر روی جداره پمپ می‌شود. این سیستم دوحلزونی را می‌توان بدون خطر چندانی از لحاظ تطبیق نادرست، برای انواع بدنة یکپارچه و دوپارچة پمپ‌ها به‌کار گرفت، چرا که روش‌های ریخته‌گری در چند سال اخیر به پیشرفت‌های زیادی نائل شده است. این طرح همچنین در پمپ‌های چندمرحله‌ای به‌منظور ایجاد توازن در ارتفاع رانش سیال و هدایت آن به دهانة مکش مرحلة بعدی به‌کار گرفته می‌شود.
    به‌منظور تقویت بیشتر بدنه پمپ‌ها، بسیاری از پمپ‌های با ارتفاع زیاد با استفاده از دنده یا آج بیرونی ساخته می‌شوند. این دنده‌ها معمولاً عمود بر جهت جریان سیال نصب می‌شوند. بدنة پمپ می‌تواند یکپارچه یا دوپارچه باشد. پمپ‌های یکپارچه معمولاً از نوع مکش انتهایی بوده و همواره دارای پوشش یا صفحة قابل برداشتن می‌باشند. این صفحه امکان دسترسی آسان به پروانه یا محور پمپ را فراهم می‌سازد (گرچه ممکن است صفحة مکش قابل برداشتن باشد، اما پمپ یکپارچه تلقی می‌شود، زیرا بدنة بخش تخلیة پمپ به‌صورت یکپارچه ساخته شده است).
    بدنه دوپارچه دو نوع است: افقی یا محوری و شعاعی. در نوع افقی یا محوری، برش در امتداد خط مرکزی محور بوده و اجازه می‌دهد نیمة بالایی بدنة پمپ کاملاً برداشته شده، و در نتیجه دسترسی به محور پمپ، پروانه و یاتاقان‌های آن امکان‌پذیر شود. اصطلاح افقی ربطی به افقی بودن وضعیت پمپ یا بدنة آن ندارد. اگر پمپ به‌صورت عمودی نیز نصب شده باشد، می‌تواند بدنة دو پارچة افقی داشته باشد- بنابراین اصطلاح مذکور به روش برش بدنه دلالت دارد، و نه به وضعیت پمپ.
    بدنه پمپ همچنین می‌تواند برش شعاعی داشته باشد. البته قبلاً به این طرح برش عمودی می‌گفتند، بدین مفهوم که برش بر خط مرکزی محور عمود بوده است. اما این اصطلاح گمراه‌کننده بوده و اکنون به‌جای آن لفظ شعاعی را به‌کار می‌گیرند.
    اگر بدنه برش شعاعی داشته باشد، می‌تواند شامل چند بخش باشد (به ويژه در مورد پمپ‌های چندمرحله‌ای) که مطابق شکل 2-7 به یکدیگر پیچ و مهره می‌شوند. این طرح باعث کاهش هزینة ساخت و ریخته‌گری پمپ‌های چندمرحله‌ای می‌شود.

شکل 2-7: پمپ چندمرحله‌ای با برش شعاعی



    گاهی برخی از بدنه‌های پمپ‌ها برش افقی خورده، لیکن در یک صفحة مورب قرار می‌گیرند. بدین طریق، تخلیة عمودی سیال از طریق یک لولة پیوسته به‌جای یک لولة ناپیوسته امکان‌پذیر می‌شود.
    بسیاری از پمپ‌های گریز از مرکز با دهانة مکش انتهایی ساخته می‌شوند و یک نقطة تخلیة عمودی یا افقی دارند. از آنجا که پمپ‌های کوچکتر معمولاً با یک پایة نگهدارنده ریخته می‌شوند، جهت جریان از پیش توسط طراحی پمپ تعیین می‌شود. اگر بدنة پمپ مستقل از چارچوب نگهدارندة آن نصب گردد، نقطة تخلیه یا خروجی می‌تواند در وضعیت‌های مختلف قرار گیرد. جهت یا محل نقطة تخلیه در دایره به تعداد مهره‌های نگهدارندة مربوطه بستگی دارد.
    در پمپ‌های با مکش دوگانه، دهانه‌های ورودی و خروجی معمولاً در یک صفحة افقی واحد قرار دارند که زیر خط مرکزی پمپ و در دو طرف مقابل یکدیگر بر روی پمپ واقع شده‌اند. برخی از پمپ‌های با مکش دوگانه مطابق شکل 2-8 هستند که دهانة مکش آنها در پایین و دهانة رانش آنها در پهلوی پمپ قرار دارد. اکثر پمپ‌های با مکش دوگانه دارای بدنه با برش افقی‌اند.

شکل 2-8: پمپ گریز از مرکز با مکش از پایین



    همانگونه که قبلاً گفته شد، مکانیزم آب‌بندی می‌تواند از نوع مکانیکی یا کاسه‌نمد باشد. انتخاب هریک از این دو به ساختمان پمپ و سیال مورد استفاده و ملاحظات سازنده بستگی دارد.
    در پمپ‌هایی که سیالات داغ را جابه‌جا می‌کنند، کاسه‌نمد معمولاً با نوعی خنک‌کننده پیش‌بینی می‌شود، که این خنک‌کننده می‌تواند آب سرد، گاز و یا برحسب سیال مورد استفاده، هر مایع دیگری باشد. در برخی از کاربردها، ممکن است لازم باشد بدنة پمپ و هرگونه یاتاقان نگهدارندة محور پمپ نیز خنک شود.

پروانه پمپ
    پروانة پمپ مهمترین بخش پمپ می‌باشد، چراکه اندازه، شکل و سرعت آن ظرفیت پمپ را در تمام شرایط تعیین می‌نماید. شکل 2-9 انواع مختلف پروانه را نشان می‌دهد. نوع پروانه با تیغة سادة کونیک و با روپوش منفرد معمولاً در صنایع کوچک به‌کار می‌رود. پروانه با تیغة ساده همچنین می‌تواند دارای دو روپوش باشد. نوع دیگر این پروانه دارای تیغة خمیده یا شعاعی است. این پروانه غالباً برای انتقال مواد شامل توده‌های جامد یا ذرات درشت معلق به‌کار می‌رود و سرعت بیشتری به مادة پمپ‌شونده می‌بخشد.

شکل 2-9: انواع مختلف پروانه



    پروانه با تیغه شعاعی در دو طرح باز و بسته عرضه می‌شود. طرح باز آن مطابق شکل  2-10 دارای روپوش جزئی بوده که در مقایسه با پروانه‌های دیگر کوچکتر می‌باشد. روپوش این پروانه‌های نوع باز فقط قسمت پشت پروانه را می‌پوشاند. ارتفاع تیغه پروانه بسته به طرح و کاربرد موردنظر می‌تواند از نیم تا دو اینچ تغییر کند. قطر پروانه همراه با ظرفیت پمپ، ارتفاع پروانه لازم را تعیین می‌کند.

شکل 2-10: پروانه‌های باز

ادامه دارد...

--------------------------------------

برای مطالعه کلیه مطالب مرتبط با پمپ وپمپاژ (کتاب - جزوه - مقاله - پروژه و فیلم) تا تاریخ 22 اذر 91 به صورت فهرست بندی شده در وبلاگ به لینک زیر مراجعه فرمایید:

پمپ

تعمیر و نگهداری پمپ‌ها(3)...پمپهای گریزازمرکز

پمپ‌های گریز از مرکز براساس طراحی پروانه‌ها و تعداد پروانه‌ها کلاس‌بندی می‌شوند. یک پمپ چندمرحله‌ای بیشتر از یک پروانه دارد. یک پمپ دومرحله‌ای دو پروانه دارد. یک پمپ دومرحله‌ای اثر یکسانی همچون دو پمپ یک مرحله‌ای که به‌صورت سری می‌باشند، دارد. خروجی پمپ اول وارد پمپ دوم می‌گردد.
    یک پمپ چندمرحله‌ای دارای دو یا چند پروانه که روی یک شافت نصب شده‌اند، می‌باشد. هد در خروجی پروانة دوم بیشتر از هد خروجی در پروانة اول است. زیاد شدن پروانه‌ها هد خروجی نهایی را بالاتر می‌برد. از آنجایی‌که مایعات تقریباً تراکم‌ناپذیر هستند. تمام پروانه‌ها در پمپ برای ظرفیت یکسانی طراحی می‌گردند. پروانه‌های یک پمپ چندمرحله‌ای دارای اندازة یکسانی می‌باشند.
    این پمپ‌ها همچنین براساس تک مکشی و یا دومکشی بودن کلاس‌بندی می‌شوند. در یک پمپ تک مکشی سیال از یک طرف پروانه وارد می‌گردد. در یک پمپ دو مکشی، سیال از میان طرف پروانه وارد می‌گردد. از آنجایی‌که مایع از دو طرف پروانه وارد می‌گردد، از یک پمپ دومکشی برای ظرفیت‌های بالای عملیاتی استفاده می‌شود.

قوانین حاکم بر پمپ‌های گریز از مرکز
    پمپ‌های گریز از مرکز ماشین‌هایی هستند که با استفاده از نیروی گریز از مرکز (عکس‌العمل سیال در برابر نیروز مرکزگرا)، سیالات را جابه‌جا می‌کنند.
    نیروی وزن باعث می‌شود که اگر سیال در یک ارتفاع باشد به ارتفاع پایین‌تر جریان یابد. انرژی پتانسیل، انرژی‌ای است که در سیال ذخیره می‌شود و مایع دارای فشار بالاتر، انرژی پتانسیل بیشتری دارد. بنابراین سیال از سطوح با فشار بالا بر سطوح با فشار پایین جریان می‌یابد. درصورتی که فشار دو مخزن برابر باشد، یا اینکه اختلاف ارتفاع نداشته باشند، سیال میان آنها جریان نمی‌یابد. بنابراین در این حالت‌ها نیاز به استفاده از پمپ داریم. همچنین می‌توان از پمپ به‌منظور افزایش مقدار سیال جابه‌جا شده (دبی) استفاده کرد. پس می‌توان نتیجه گرفت یک پمپ با افزایش سیال آن‌را جابه‌جا می‌کند. در پمپ‌های گریز از مرکز این عمل توسط پروانه انجام می‌شود؛ که با چرخاندن سیال انرژی آن‌را می‌افزاید. سیال با عبور از ورودی از ورودی پمپ وارد مرکز پروانه می‌گردد و با دوران پروانه از لبة آن خارج می‌گردد. هرچه سرعت پروانه بیشتر باشد سیال سریع‌تر جابه‌جا می‌شود. هنگامی که سیال وارد پوسته می‌شود، سرعت آن کاهش می‌یابد. چون سرعت سیال کاهش می‌یابد، فشار آن افزایش یافته و از طرف دیگر چون سیال با فشار زیاد در لبه و دور از مرکز خارج می‌گردد، باعث ایجاد یک ناحیة کم فشار در مرکز شده که در اثر آن جریان سیال به درون مرکز امکان‌پذیر می‌گردد (اختلاف فشار). وقتی سیال به خارج پمپاژ می‌شود سرعت آن افزایش می‌یابد. این افزایش سرعت در خروجی به شکل فشار بسیار زیاد و بخشی از آن در محفظه به‌صورت فشار نمایان می‌شود.
در این فصل به بررسی انواع مختلف پمپ‌های گریز از مرکز مورد استفاده در صنایع می‌پردازیم. این پمپ‌ها برای مقاصد گوناگون به‌کار می‌روند و این امر مستلزم اعمال تغییرات در طراحی و ساخت بدنه و پره‌های موتور می‌باشد.
    در اینجا مشخصات کاری پمپ‌ها و ملاحظات طراحی آنها همراه با اطلاعات دیگر دربارة انتخاب پمپ مناسب یک کاربرد خاص ارائه می‌گردد.
    درک مشخصات کاری و ساختمان پمپ‌های گریز از مرکز مختلف به شما کمک می‌کند تا کار خود را بهتر انجام دهید.

کاربردهای پمپ گریز از مرکز
    پمپ‌های گریز از مرکز به‌لحاظ کاربرد گسترده، هزینة اولیه پایین و نگهداری و تعمیرات آسان، اغلب در واحدهای صنعتی به‌کار گرفته می‌شوند. بیشتر این پمپ‌ها برای انتقال آب و سایر سیالات سبک به‌کار می‌روند. پمپ‌های مزبور را می‌توان برای پمپاژ دوغاب، خمیر و تراشه‌های چوب و یا مواد سنگین دیگر به‌کار گرفت. اما هنگام پمپاژ این مواد، باید شرایط خاصی را در نظر گرفت. تغییر پمپ‌های استاندارد به‌منظور انتقال مواد سنگین معمولاً به پروانه‌هایی با اندازه‌ها و اشکال متفاوت نیاز دارند.

    شما حتماً به‌عنوان عضوی از گروه نگهداری و تعمیرات تاکنون یک پمپ گریز از مرکز را تعمیر کرده‌اید و یا در انجام تعمیر آن یاری رسانده‌‌اید. شاید متوجه شده‌اید که پس از پیاده‌کردن لوله‌ها و بدنة پمپ، کار بر روی قسمت‌های داخلی آن نسبتاً ساده است. همین سادگی تعمیرات و نیاز اندک به نگهداری و تعمیرات باعث شده است که کاربرد پمپ‌های گریز از مرکز تا این حد گسترش یابد. این درس به تشریح قطعات داخلی و ساختمان پمپ می‌پردازد.

--------------------------------------

برای مطالعه کلیه مطالب مرتبط با پمپ وپمپاژ (کتاب - جزوه - مقاله - پروژه و فیلم) تا تاریخ 22 اذر 91 به صورت فهرست بندی شده در وبلاگ به لینک زیر مراجعه فرمایید:

پمپ

تعمیر و نگهداری پمپ‌ها(1)

در کلیة شاخه‌های صنعت امروز ما با انتقال  مواد از نقطه‌ای به نقطة دیگر مواجه هستیم. نظر به اینکه عموماً مواد را در طبیعت به‌خاطر فرم و شکل ظاهر به سه دسته تقسیم‌بندی می‌کنند، لذا برای انتقال آنها نیز با توجه به شرایط حاکم بر آنها از دستگاه‌های مخصوصی استفاده می‌شود. این سه دسته عبارتند از: جامد (Solid)، مایع (Liquid) و گاز (Gas).
    برای انتقال جامدات از شیوه‌های خاصی استفاده می‌شود. زیرا برای انتقال آنها به‌خاطر فرم و شکل ظاهرشان نمی‌توان آنها را تحت فشار قرار داد و عموماً در چنین مواردی از وسایل حمل و نقل از قبیل کامیون و غیره استفاده می‌شود. در مسیرهای کوتاه داخل یک محیط صنعتی نیز از تسمه نقاله‌ها و مواردی شبیه این استفاده می‌شود.
    اما در مورد سیالات به‌خاطر اینکه خاصیت جریان یافتن دارند، می‌توان آنها را تحت فشار قرار داد. به‌عبارت ساده‌تر می‌توان انرژی آنها را افزایش داد تا بتوان آنها را از نقطه‌ای به نقطة دیگر انتقال داد. دستگاه‌ها و ماشین‌هایی که به‌منظور افزایش انرژی مایعات به‌کار می‌روند را پمپ (Pump) و آنهایی را که به منظور افزایش انرژی گازها به‌کار می‌روند، کمپرسور (Compressor)، فن (Fan) و ... گویند.
    بنابراین همانطور که از گفتار فوق برمی‌آید، پمپ‌ها، ماشین‌هایی هستند که انرژی مایع را به‌منظورانتقال آن از نقطه‌ای به نقطة دیگر افزایش می‌دهند. به هرحال پمپ‌ها نیز مانند سایر ماشین‌ها یک نوع مبدل انرژی هستند که عموماً انرژی مکانیکی را از موتور محرک تحویل گرفته و آن‌را به‌منظور افزایش انرژی مایع تبدیل به انرژی هیدرولیتی (فشاری و جنبشی) می‌کنند.
    پمپ‌ها انواع بسیار گوناگونی را شامل می‌شوند. در میان پمپ‌های مورد استفاده در صنایع، پمپ‌های گریز از مرکز دارای کاربرد فراوان می‌باشند؛ که در این مجموعه به معرفی این نوع پمپ و تعمیرات آن می‌پردازیم.

پمپ‌های گریز از مرکز براساس طراحی پروانه‌ها و تعداد پروانه‌ها کلاس‌بندی می‌شوند. یک پمپ چندمرحله‌ای بیشتر از یک پروانه دارد. یک پمپ دومرحله‌ای دو پروانه دارد. یک پمپ دومرحله‌ای اثر یکسانی همچون دو پمپ یک مرحله‌ای که به‌صورت سری می‌باشند، دارد. خروجی پمپ اول وارد پمپ دوم می‌گردد.
    یک پمپ چندمرحله‌ای دارای دو یا چند پروانه که روی یک شافت نصب شده‌اند، می‌باشد. هد در خروجی پروانة دوم بیشتر از هد خروجی در پروانة اول است. زیاد شدن پروانه‌ها هد خروجی نهایی را بالاتر می‌برد. از آنجایی‌که مایعات تقریباً تراکم‌ناپذیر هستند. تمام پروانه‌ها در پمپ برای ظرفیت یکسانی طراحی می‌گردند. پروانه‌های یک پمپ چندمرحله‌ای دارای اندازة یکسانی می‌باشند.
    این پمپ‌ها همچنین براساس تک مکشی و یا دومکشی بودن کلاس‌بندی می‌شوند. در یک پمپ تک مکشی سیال از یک طرف پروانه وارد می‌گردد. در یک پمپ دو مکشی، سیال از میان طرف پروانه وارد می‌گردد. از آنجایی‌که مایع از دو طرف پروانه وارد می‌گردد، از یک پمپ دومکشی برای ظرفیت‌های بالای عملیاتی استفاده می‌شود.

قوانین حاکم بر پمپ‌های گریز از مرکز
    پمپ‌های گریز از مرکز ماشین‌هایی هستند که با استفاده از نیروی گریز از مرکز (عکس‌العمل سیال در برابر نیروز مرکزگرا)، سیالات را جابه‌جا می‌کنند.
    نیروی وزن باعث می‌شود که اگر سیال در یک ارتفاع باشد به ارتفاع پایین‌تر جریان یابد. انرژی پتانسیل، انرژی‌ای است که در سیال ذخیره می‌شود و مایع دارای فشار بالاتر، انرژی پتانسیل بیشتری دارد. بنابراین سیال از سطوح با فشار بالا بر سطوح با فشار پایین جریان می‌یابد. درصورتی که فشار دو مخزن برابر باشد، یا اینکه اختلاف ارتفاع نداشته باشند، سیال میان آنها جریان نمی‌یابد. بنابراین در این حالت‌ها نیاز به استفاده از پمپ داریم. همچنین می‌توان از پمپ به‌منظور افزایش مقدار سیال جابه‌جا شده (دبی) استفاده کرد. پس می‌توان نتیجه گرفت یک پمپ با افزایش سیال آن‌را جابه‌جا می‌کند. در پمپ‌های گریز از مرکز این عمل توسط پروانه انجام می‌شود؛ که با چرخاندن سیال انرژی آن‌را می‌افزاید. سیال با عبور از ورودی از ورودی پمپ وارد مرکز پروانه می‌گردد و با دوران پروانه از لبة آن خارج می‌گردد. هرچه سرعت پروانه بیشتر باشد سیال سریع‌تر جابه‌جا می‌شود. هنگامی که سیال وارد پوسته می‌شود، سرعت آن کاهش می‌یابد. چون سرعت سیال کاهش می‌یابد، فشار آن افزایش یافته و از طرف دیگر چون سیال با فشار زیاد در لبه و دور از مرکز خارج می‌گردد، باعث ایجاد یک ناحیة کم فشار در مرکز شده که در اثر آن جریان سیال به درون مرکز امکان‌پذیر می‌گردد (اختلاف فشار). وقتی سیال به خارج پمپاژ می‌شود سرعت آن افزایش می‌یابد. این افزایش سرعت در خروجی به شکل فشار بسیار زیاد و بخشی از آن در محفظه به‌صورت فشار نمایان می‌شود.
در این فصل به بررسی انواع مختلف پمپ‌های گریز از مرکز مورد استفاده در صنایع می‌پردازیم. این پمپ‌ها برای مقاصد گوناگون به‌کار می‌روند و این امر مستلزم اعمال تغییرات در طراحی و ساخت بدنه و پره‌های موتور می‌باشد.
    در اینجا مشخصات کاری پمپ‌ها و ملاحظات طراحی آنها همراه با اطلاعات دیگر دربارة انتخاب پمپ مناسب یک کاربرد خاص ارائه می‌گردد.
    درک مشخصات کاری و ساختمان پمپ‌های گریز از مرکز مختلف به شما کمک می‌کند تا کار خود را بهتر انجام دهید.

کاربردهای پمپ گریز از مرکز
    پمپ‌های گریز از مرکز به‌لحاظ کاربرد گسترده، هزینة اولیه پایین و نگهداری و تعمیرات آسان، اغلب در واحدهای صنعتی به‌کار گرفته می‌شوند. بیشتر این پمپ‌ها برای انتقال آب و سایر سیالات سبک به‌کار می‌روند. پمپ‌های مزبور را می‌توان برای پمپاژ دوغاب، خمیر و تراشه‌های چوب و یا مواد سنگین دیگر به‌کار گرفت. اما هنگام پمپاژ این مواد، باید شرایط خاصی را در نظر گرفت. تغییر پمپ‌های استاندارد به‌منظور انتقال مواد سنگین معمولاً به پروانه‌هایی با اندازه‌ها و اشکال متفاوت نیاز دارند.

    شما حتماً به‌عنوان عضوی از گروه نگهداری و تعمیرات تاکنون یک پمپ گریز از مرکز را تعمیر کرده‌اید و یا در انجام تعمیر آن یاری رسانده‌‌اید. شاید متوجه شده‌اید که پس از پیاده‌کردن لوله‌ها و بدنة پمپ، کار بر روی قسمت‌های داخلی آن نسبتاً ساده است. همین سادگی تعمیرات و نیاز اندک به نگهداری و تعمیرات باعث شده است که کاربرد پمپ‌های گریز از مرکز تا این حد گسترش یابد. این درس به تشریح قطعات داخلی و ساختمان پمپ می‌پردازد.

--------------------------------------

برای مطالعه کلیه مطالب مرتبط با پمپ وپمپاژ (کتاب - جزوه - مقاله - پروژه و فیلم) تا تاریخ 22 اذر 91 به صورت فهرست بندی شده در وبلاگ به لینک زیر مراجعه فرمایید:

پمپ

یک کتاب فوق العاده ارزشمند....هندبوک پمپ

Pump Handbook

سلام دوستان عزیز

مدتی بود خودم دنبال این کتاب میگشتم والان پیداش کردم

هندبوک پمپها

کتاب فوق العاده خوبیه دراین زمینه

دانلود درادامه مطلب

ادامه نوشته

اشنایی با پمپ ها

پمپ ها


می دانیم که مایعات دارای شکل ثابتی نیستند به همین دلیل برای جابجایی آن ها از روش اختلاف فشار استفاده می شود تا بتوان آن ها را انتقال داد.
که برای این کار از پمپ ها یا تلمبه استفاده می شود.

عملیاتی که برای ایجاد اختلاف فشار و جابجایی مایعات مورد استفاده می شود را پمپاژ کویند.

انواع پمپ ها

پمپ گریز از مرکز:

اینگونه پمپ ها داری یک شیر خروجی می باشد که باید بسته باشد زیرا در این موقه باعث ایجاد حداکثر فشار در تلمبه می شود که به آن فشار طراحی گفته می شود.
پمپ ترکیبی:

زمانی که نیاز باشد یک سیال را با جریان بسیار بالا ارسال کنیم چندین پمپ را بصورت سری به همدیگر متصل کرده که به اینگونه پمپ ها پمپ ترکیبی گویند.

پمپ دیاگرامی:

از اینگونه پمپ ها زمانی استفاده می شود که نیاز به ایجاد فشار و سرعت زیاد نباشد و این پمپ ها با استفاده از یک خلاء می توانند سیال را پمپ کنند.

پمپ رفت و برگشتی:

در این پمپ ها برای بالا بردن فشار سیال از حرکت افقی و عمودی استفاده می شود. که مقداری اتلاف انرژی به همراه دارد.
این پمپ ها برخلاف پمپ های گریز از مرکز نباید خروجی پمپ بسته باشد زیرا باعث ایجاد خرابی در پمپ می شود. علاوه بر این ها بستن یک شیر اطمینان در خروجی پمپ لازم است.
